解体前

今までお庭に植わってあった愛着のある植木何本かをこれから新築される家の庭に植えるので、植木屋さんに預かってもらう為の抜き取り作業状況です。

解体前飛散防止養生足場組立状況

お預かりする植木の抜き取り作業状況です。（藁で根を巻いて処理する根巻きという作業です）

解体作業状況（建替えのお客様ですので新築工事の準備工事として、今までのご自宅の解体作業状況です。）
※今解体しているご自宅も30年前に自社が建てさせて頂いた家だそうです。

解体作業状況（左側の約半分が解体されました）

これは私たちの中では、「ｺﾞﾛﾝﾎﾞ」という名称で言われている物で、正式には「小屋丸太」という部材で屋根の重量を支えるものです。今では土をのせて瓦を葺く方法の屋根が少なくなっているのでこんな丸太形式の物は、あまり使われなくなりました。

建物位置出し縄張り・遣り方状況

基礎工事①（掘削状況）

基礎工事②（掘削状況）

地業工事（ﾀﾝﾋﾟﾝｸﾞﾗﾝﾏｰ転圧作業状況）

基礎下栗石敷き込み状況

栗石、砕石敷き状況

栗石、砕石厚さ測定状況

基礎下防湿ｼｰﾄ敷き込み状況

捨てコンクリート打設完了状況

基礎鉄筋組立作業状況

基礎鉄筋組立完了状況①

基礎鉄筋組立完了状況②

基礎鉄筋組立完了状況③

基礎鉄筋組立完了状況④

基礎鉄筋組立完了全景

基礎鉄筋組立完了全景

基礎耐圧版生ｺﾝｸﾘｰﾄ打設前全景

生ｺﾝｸﾘｰﾄ受け入れ時品質試験状況
※JIS規格で定められた試験方法で各試験毎に許容範囲が定められていますので、その範囲内にあるものが現場に搬入されているかの確認の試験です。

生ｺﾝｸﾘｰﾄ中の塩化物含有量測定試験状況
※これもJIS規格で定められた試験方法でｺﾝｸﾘｰﾄの中に鉄筋を錆びさせる塩分がどれぐらい入っているのか調べる為の試験です。

基礎耐圧版生ｺﾝｸﾘｰﾄ打設作業状況

基礎耐圧版生ｺﾝｸﾘｰﾄ天端ﾀﾝﾋﾟﾝｸﾞ作業状況
※この作業はｺﾝｸﾘｰﾄの表面を平滑に仕上げる為、ｺﾝｸﾘｰﾄに混ざっている砕石を表面から少し沈める為の作業です。

基礎耐圧版生ｺﾝｸﾘｰﾄ打設完了状況
※これからｺﾝｸﾘｰﾄの乾き具合をみて
金ｺﾃで平滑に仕上げる作業をしていきます。

基礎立上り生ｺﾝｸﾘｰﾄ受け入れ時品質試験状況

基礎立上り生ｺﾝｸﾘｰﾄ中の塩化物含有量測定試験状況

基礎立上り生ｺﾝｸﾘｰﾄ打設完了全景

基礎ｺﾝｸﾘｰﾄ出来形①

基礎ｺﾝｸﾘｰﾄ出来形②

土台用ｱﾝｶｰﾎﾞﾙﾄ埋め込み状況

基礎工事完了状況

給排水埋設配管掘削作業状況

土台組み作業状況①

土台組み作業状況②

基礎ﾊﾟｯｷﾝ敷き込み状況①

基礎ﾊﾟｯｷﾝ敷き込み状況②

基礎ﾊﾟｯｷﾝ敷き込み状況③

気密ﾊﾟｯｷﾝ敷き込み状況
（玄関、浴室、物入廻り）

土台組み作業状況③

土台組み状況全景

土台雨養生ｼｰﾄ張り状況

FPｳﾚﾀﾝﾊﾟﾈﾙ搬入荷受け状況①
※上棟後すぐに屋根下地工事に取り掛かるため事前に自社のほうに屋根断熱ﾊﾟﾈﾙを搬入しています。

FPｳﾚﾀﾝﾊﾟﾈﾙ搬入荷受け状況②

土台組み完了状況全景

建て方前外部先行足場組立状況

建て方作業状況①

建て方作業状況②

建て方作業状況③

建て方作業状況④

建て方作業状況⑤

2階床組み状況

羽子板ﾎﾞﾙﾄ締付け作業状況

2階床構造用合板張り作業状況

建て方作業状況⑥

建て方作業状況⑦

建て方作業状況⑧

建て方作業状況⑨

小屋組み状況

小屋組み状況

建て方作業状況⑩

建て方作業状況⑪
※屋根の棟の部分が取り付けられましたので上棟です。

屋根下地工事
※屋根ｳﾚﾀﾝ断熱ﾊﾟﾈﾙ取付作業状況

屋根下地工事
※屋根ｳﾚﾀﾝ断熱ﾊﾟﾈﾙ断面状況

構造用金物取付状況
（タル木止め金物）

屋根下地工事作業状況

玄関ポーチ屋根下地組状況
※この部分は外部なので断熱ﾊﾟﾈﾙは入りません。

1階軸組状況
※写真に写っている部分のﾌﾞﾙｰの部分は、木造の骨組みの部分に雨が直接かからないように、雨養生の為にﾌﾞﾙｰｼｰﾄを張っています。

2階軸組状況

屋根下地野地板張り作業状況

屋根の棟の上からの景色
※工事には全然関係ありません。
ただ見晴らしが良かったので写真を
とってみました。

全景
※5月1日現在の現況です。
現在は屋根下地の作業中です。

屋根ｳﾚﾀﾝ断熱ﾊﾟﾈﾙ施工状況
※2階部分から見上げた状態です。

屋根ｳﾚﾀﾝ断熱ﾊﾟﾈﾙ施工状況

屋根下葺き材ｱｽﾌｧﾙﾄﾙｰﾌｨﾝｸﾞ葺き状況

屋根下葺き材ｱｽﾌｧﾙﾄﾙｰﾌｨﾝｸﾞ重ね巾状況

構造用金物取付状況
（ﾎｰﾙﾀﾞｳﾝ金物）

構造用金物取付状況

構造用金物取付状況
（短冊金物）
※梁の継手部に両面取付

壁ｳﾚﾀﾝ断熱ﾊﾟﾈﾙ搬入状況
※岐阜工場より今日現場に運送されてきました。

壁断熱ﾊﾟﾈﾙ
（硬質ｳﾚﾀﾝﾌｫｰﾑ t=105）
※このﾊﾟﾈﾙが柱と柱のあいだにはめ込んでいきます。

壁ｳﾚﾀﾝ断熱ﾊﾟﾈﾙ建て込み状況

5月9日現況全景

内部筋かい取付施工状況

構造用金物取付状況（筋かい金物）

1階FP壁断熱ﾊﾟﾈﾙ建て込み状況
※断熱材は硬質ｳﾚﾀﾝﾌｫｰﾑ t=105㎜です。

1階FP壁断熱ﾊﾟﾈﾙ建て込み状況

1階FP壁断熱ﾊﾟﾈﾙ建て込み状況

1階FP壁断熱ﾊﾟﾈﾙ建て込み状況

2階FP壁断熱ﾊﾟﾈﾙ建て込み状況

2階FP壁断熱ﾊﾟﾈﾙ建て込み状況

2階FP壁断熱ﾊﾟﾈﾙ建て込み状況

2階FP壁断熱ﾊﾟﾈﾙ建て込み状況

妻壁部FP壁断熱ﾊﾟﾈﾙ建て込み状況
※ロフト部分

外壁廻り面材耐力壁ﾊﾟｰﾃｨｸﾙﾎﾞｰﾄﾞ
（ﾉﾎﾞﾊﾟﾝ）張り状況
※このﾉﾎﾞﾊﾟﾝという材料を指定された釘種類、釘間隔で貼る事によって
筋かい以上の強度のある壁になります。

使用材料（現場発泡ｳﾚﾀﾝｽﾌﾟﾚ-）
※このｽﾌﾟﾚｰでﾊﾟﾈﾙでは施工しにくい部分にｽﾌﾟﾚｰをして断熱材を連続させます。

現場発泡ｳﾚﾀﾝ注入作業状況
※少なめですが明日になれば硬化して約4倍程度膨れます。

ｱﾙﾐ・樹脂複合ｻｯｼ搬入状況
※このｻｯｼは外部側がｱﾙﾐ製で内部側が
　樹脂製の高気密高断熱住宅用の
　ｻｯｼです。
　

使用材料（気密ﾃｰﾌﾟ）
※ｱﾙﾐ製のﾃｰﾌﾟです。このﾃｰﾌﾟを建物のあらゆる継ぎ目（隙間）に貼っていき気密性能を高めていきます。
ｱﾙﾐ製ですのでﾃｰﾌﾟの劣化等により性能の低下は問題ないそうです。

現場発泡ｳﾚﾀﾝﾌｫｰﾑ硬化状況
※昨日に注入したものが膨らんで
　硬化した状態です。余分なはみ出た　部分を切り取り次に気密工事を
　施工していきます。

気密ﾃｰﾌﾟ貼り作業状況
※断熱ﾊﾟﾈﾙとの継ぎ目という継ぎ目全　てに専用のｱﾙﾐ気密ﾃｰﾌﾟを貼ってい　き気密していきます。ただ貼ってい　るだけではなくﾃｰﾌﾟを貼ってからそ　の部分を押えて空気の進入のないよ　うにしていくかなり根気のいる作業　です。

1階床下地組作業状況

1階床下給排水設備配管状況

1階床ｳﾚﾀﾝ断熱ﾊﾟﾈﾙ

1階床ｳﾚﾀﾝ断熱ﾊﾟﾈﾙ敷設状況

1階物入れ土間床断熱材敷設及び
気密ﾃｰﾌﾟ貼り状況

ｱﾙﾐ樹脂複合ｻｯｼ取付状況

ｱﾙﾐ樹脂複合ｻｯｼ性能ﾗﾍﾞﾙ
※左側のｼｰﾙは防火仕様のﾗﾍﾞﾙで
　右側のｼｰﾙは省ｴﾈ等級を表すﾗﾍﾞﾙで　す。☆印が4個表示されているもの　が最高水準です。

1階ﾕﾆｯﾄﾊﾞｽ下土間床断熱材敷設及び
気密ﾃｰﾌﾟ貼り状況

玄関土間床断熱材敷設及び気密ﾃｰﾌﾟ貼り状況

1階浴室、物入、玄関土間床ｺﾝｸﾘｰﾄ打設作業状況

2階ﾊﾞﾙｺﾆｰ床下地組状況
※準防火地域内の建物なのでこの合板の上に不燃材（珪酸ｶﾙｼｳﾑ板　厚=12）を貼ってから防水をします。

24時間換気ｼｽﾃﾑ換気装置本体取付状況
※この箱体の中にﾌｧﾝが入っており
これから各居室からの配管が接続され
1ヵ所で排気します。換気方式は第3種換気方式（自然吸気の機械排気）です。

軒天下地組み状況

1階外壁廻り面材耐力壁施工状況

1階ｻｯｼ取付状況①

1階ｻｯｼ取付状況②

1階ｻｯｼ取付状況③

1階ｻｯｼ取付状況④

24時間換気ｼｽﾃﾑ配管状況

24時間換気ｼｽﾃﾑ配管状況

24時間換気ｼｽﾃﾑ配管状況
※2階部分です。

気密ﾃｰﾌﾟ貼り状況

気密ﾃｰﾌﾟ貼り状況

気密ﾃｰﾌﾟ貼り状況
（壁ﾊﾟﾈﾙ廻りその他）

気密ﾃｰﾌﾟ貼り状況
（壁、屋根ﾊﾟﾈﾙ廻り）

気密ﾃｰﾌﾟ貼り状況
（1階床ﾊﾟﾈﾙ廻り）

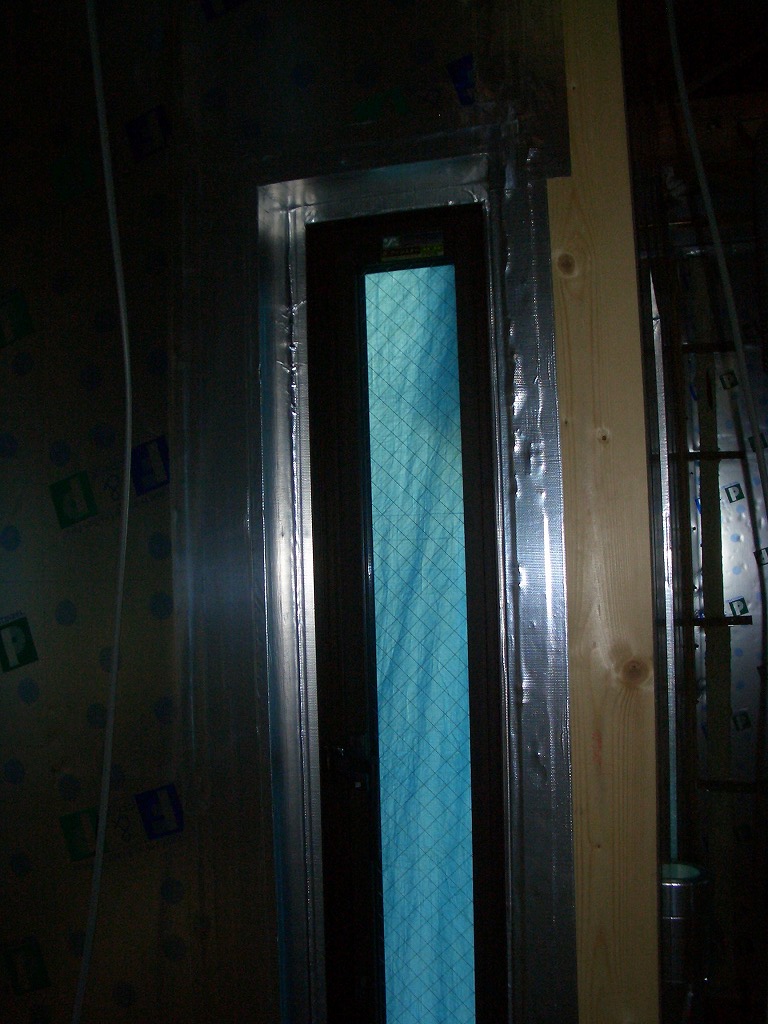

気密ﾃｰﾌﾟ貼り状況
（ｻｯｼ廻り）

気密ﾃｰﾌﾟ貼り状況
（ｻｯｼ廻り）

気密ﾃｰﾌﾟ貼り状況
（設備配管貫通部廻り）

ｼｽﾃﾑﾊﾞｽ組立作業状況

ｼｽﾃﾑﾊﾞｽ組立作業状況

ｼｽﾃﾑﾊﾞｽ組立完了状況

ﾊﾞﾙｺﾆｰ防水下地不燃ｹｲｶﾙ板t=12張り状況

ﾊﾞﾙｺﾆｰFRP防水施工状況

間仕切壁及び天井下地組状況

間仕切壁下地組状況

屋根換気棟取付状況

ｷｯﾁﾝﾚﾝｼﾞﾌｰﾄﾞ換気配管状況
※ｽｲｯﾁ連動電動気密ｼｬｯﾀｰ付き

外観現況全景

外壁ｻｯｼ廻り防水ﾃｰﾌﾟ貼り状況

外壁ｻｯｼ廻り防水ﾃｰﾌﾟ貼り状況

屋根ｶﾗｰﾍﾞｽﾄ葺き状況

外壁透湿防水ｼｰﾄ貼り及び通気胴縁取付状況

外壁透湿防水ｼｰﾄ貼り及び通気胴縁取付状況

外壁透湿防水ｼｰﾄ貼り及び通気胴縁取付状況

ﾊﾞﾙｺﾆｰFRP防水状況

内部間仕切壁及び天井下地組状況①

内部間仕切壁及び天井下地組状況②

内部間仕切壁及び天井下地組状況③

内部間仕切壁及び天井下地組み状況④

内部間仕切壁及び天井下地組み状況⑤

内部間仕切壁及び天井下地組状況⑥

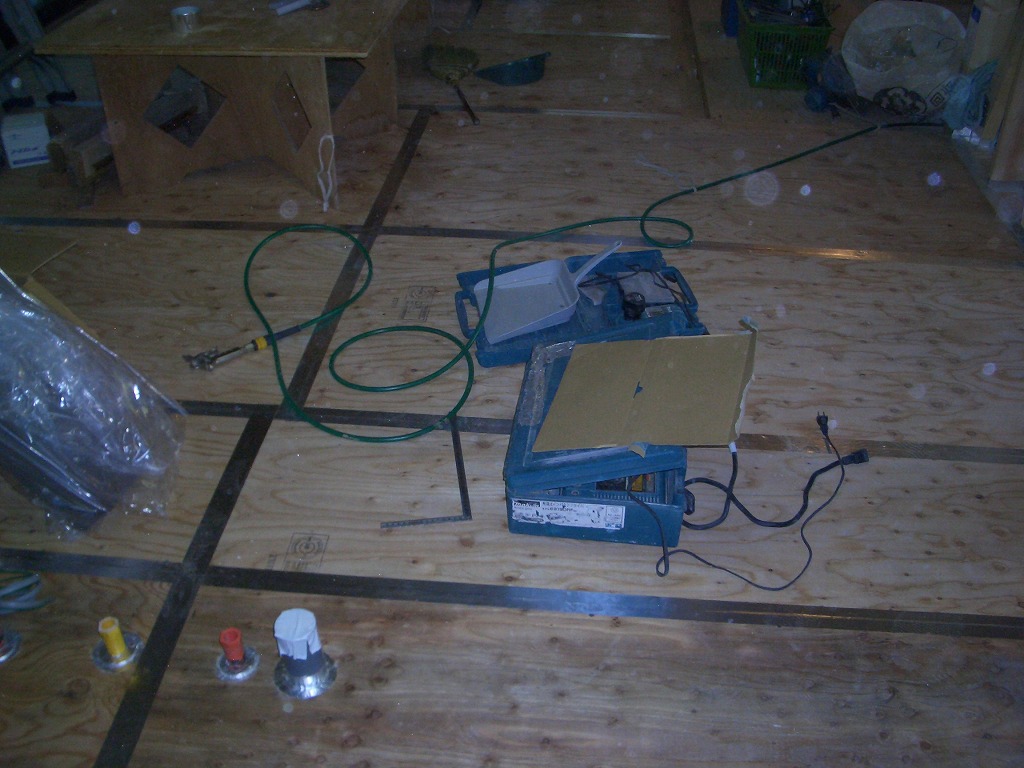

気密工事完了時気密測定試験状況

気密工事完了時気密測定試験結果状況
総相当隙間面積30㎝2
Ｃ値＝0.27㎝2/m2

外壁ｻｲﾃﾞｨﾝｸﾞ張状況①

外壁ｻｲﾃﾞｨﾝｸﾞ張状況②

外壁ｻｲﾃﾞｨﾝｸﾞ張状況③

1階内部木工事作業状況

2階内部木工事作業状況

外部軒天、破風板塗装作業状況

外観全景①

外観全景②

足場解体後外観①

足場解体後外観②

足場解体後外観③

足場解体後外観④

屋外工事（ｺﾝｸﾘｰﾄﾖｳ壁型枠状況）

屋外工事（既設CB塀及び基礎撤去作業状況）

屋外工事（既設CB塀撤去状況）

屋外工事（ﾖｳ壁型枠解体状況①）

屋外工事（ﾖｳ壁型枠解体状況②）

内装工事（ｸﾛｽ下地ﾊﾟﾃ処理作業状況）

屋外工事（CB基礎工事状況①）

屋外工事（CB基礎工事状況②）

屋外工事（CB基礎工事①）

屋外工事（CB基礎工事②）

屋外工事（化粧CB積み作業状況）

屋外工事（建物外周土間ｺﾝｸﾘｰﾄ打設前状況①）

屋外工事（建物外周土間ｺﾝｸﾘｰﾄ打設前状況②）

屋外工事（建物外周土間ｺﾝｸﾘｰﾄ打設前状況③）

完成時気密測定試験状況
C値=0.29㎝2/m2

駐車場部ﾋﾟﾝｺﾛ石据付状況

完成外観①

完成外観②

ｴｺｷｭｰﾄ設置完了状況

完成外観（玄関廻り）

内部完成状況（玄関ﾎｰﾙ）

内部完成状況（玄関ﾎｰﾙ）

内部完成状況（LDK）

内部完成状況（LDK）

内部完成状況（和室）

内部完成状況（浴室）

内部完成状況（洗面脱衣室）

内部完成状況（1階ﾄｲﾚ）

内部完成状況（階段室）

内部完成状況（2階ﾎｰﾙ）

内部完成状況（洋室1）※ﾛﾌﾄ付です。

内部完成状況（洋室2）

内部完成状況（洋室2）※ﾛﾌﾄ付です。

内部完成状況（洋室3）

内部完成状況（2階ﾄｲﾚ）
